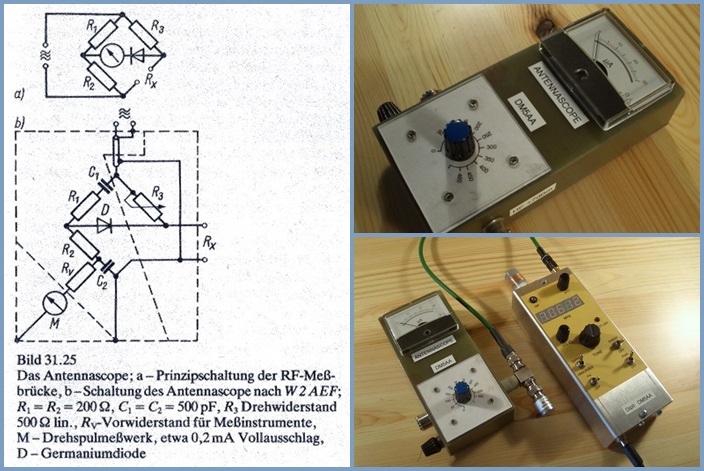

Antennascope mit DipIt
Auch im Zeitalter moderner Antennenanalyzer und vor allem, wenn man auch ohne konjugiert komplexe Werte und ohne Smith-Diagramm leben kann, ist ein Antennasscope oder auch HF-Messbrücke ein einfach herzustellendes und vielseitiges Hilfsmittel.
Uli, DL2KWW, verwendet schon seit Jahren erfolgreich ein derartiges Antennascope, gespeist mit einem alten Röhren-Dipper. Nachteil: die relative Frequenzungenauigkeit und Abhängigkeit vom Stromnetz. Mit dem „DipIt“, dem modernen und sehr universellen Dipper von QRPProject tauchte nun die Frage auf, ob der zur Verfügung stehende HF-Pegel von +7 dBm für eine HF-Messbrücke ausreicht. Entscheidend ist dabei das verwendete Messinstrument. Ein Instrument mit einem Innenwiderstand von 6,5 kOhm und einem Messbereich von 30 µA brachte den entsprechenden Erfolg.
Probe- und Vergleichsmessungen an verschiedenen Antennen bestätigen die Brauchbarkeit für den gesamten Kurzwellenbereich.
Literatur: Rothammels Antennenbuch in verschiedensten Auflagen
Con, DM5AA und Uli, DL2KWW
